Расписание встреч Минивэн-Клуба на 2016 год


Установка подсветки замка зажигания на Додж Караван.


На страницу 1, 2, 3  След.

 скачать топик


Share
Начать новую тему   Ответить на тему    Список форумов Форум Минивэн-Клуба -> Chrysler, Dodge, Plymouth выпуска до 2008 года -> Электрика и электроника
Автор Сообщение
vovik0905
Заинтересовавшийся



Зарегистрирован: 18.02.2012
Сообщения: 50
Благодарности: 5/14

Откуда: г.Щёлково Россия МО
2001 Dodge Caravan SE
галерея


СообщениеДобавлено: Пн Ноя 11, 2013 9:26 pm Скачать пост    Заголовок сообщения: Установка подсветки замка зажигания на Додж Караван. Ответить с цитатой

Всем доброго времени!
Это мой первый отчёт,прошу не судить строго.
Ну начнём.
У нашего всеми любимого и дорогого Саши (monte carlo),был приобретён девайс под названием "подсветка замка зажигания".
Необходимо было её подключить,фишки для подключения небыло и пришлось колхозить:
1. берём светодиод с патроном под разъём,
2. припаиваем провода,
3. подключаем получившуюся фишку к разъёму подсветки и проверяем работоспособность,
4. после чего идем в машину,снимаем обшивку рулевой колонки(три самореза),
5. видим перед собой замок зажигания и заглушку,заместо которой будем ставить подсветку (заглушка,как и подсветка крепится зажимами),снимаем её и устанавливаем нашу подсветку,
6. снимаем обшивку левой передней стойки (как это сделать,думаю знают все) и прокладываем провода (я подключался к переднему плафону освещения),
7. снимаем передний плафон (или комп),и видим фишку чёрного цвета с тремя проводами
а) сине-чёрный "-,,
б)жёлто-синий постоянный "+,,
в)желто-белый "+,, на открывание дверей (то-что надо).
8. подключаемся к проводам пункт а и в и радуемся.

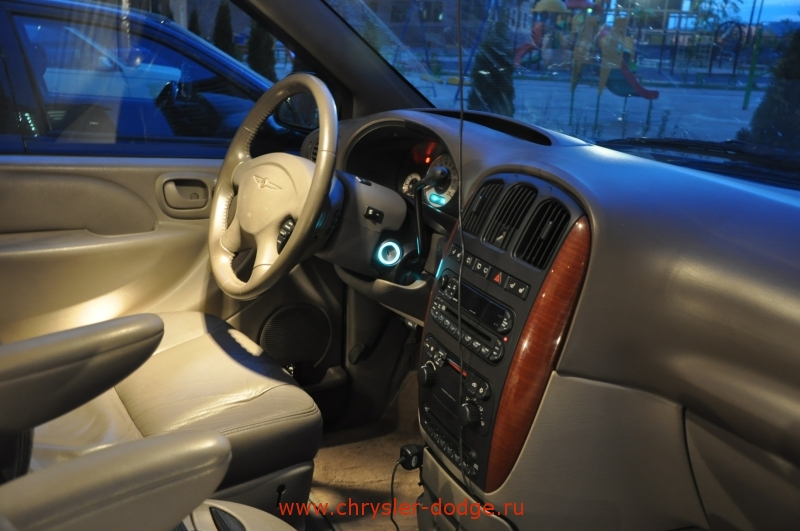

Подсветка включатся при открывании дверей и гаснет со всем светом.
Если что не так извиняите))))))
Поблагодарили(2): monte carlo, Lionarus
Вернуться к началу
View user's Garage Ответить с цитатой
Lionarus
Старожил



Зарегистрирован: 19.04.2010
Сообщения: 2742
Благодарности: 389/207

Откуда: МО, Сергиев Посад.
1989 Volkswagen Golf
галерея


СообщениеДобавлено: Пн Ноя 11, 2013 11:26 pm Скачать пост    Заголовок сообщения: Ответить с цитатой

Спасибо, вот теперь и времени терять не надо, все понятно, бери да делай...кстати, плафон просто сдергивается? или там саморезы какие? И сколько метров от плафона до замка?
Вернуться к началу
View user's Garage Ответить с цитатой
vovik0905
Заинтересовавшийся



Зарегистрирован: 18.02.2012
Сообщения: 50
Благодарности: 5/14

Откуда: г.Щёлково Россия МО
2001 Dodge Caravan SE
галерея


СообщениеДобавлено: Вт Ноя 12, 2013 2:03 am Скачать пост    Заголовок сообщения: Ответить с цитатой

Lionarus писал(а):
Спасибо, вот теперь и времени терять не надо, все понятно, бери да делай...кстати, плафон просто сдергивается? или там саморезы какие? И сколько метров от плафона до замка?

Если стоит обычный плафон то просто сдергивается.
По длине провода смотри сам,как прокладывать будешь,возьми с запасом,потом обрезать можно около плафона.
Вернуться к началу
View user's Garage Ответить с цитатой
Black547
Наш человек
Наш человек



Зарегистрирован: 03.12.2007
Сообщения: 619
Благодарности: 155/173

Откуда: Москва-Большая деревня
2003 Dodge Caravan SXT
галерея


СообщениеДобавлено: Вт Ноя 12, 2013 5:53 am Скачать пост    Заголовок сообщения: Ответить с цитатой

Правильно ли я понял, что получившаяся фишка вставляется в дырку под родную фишку враспор и там крепко держится? Laughing
Вроде там дырка под маленькую прямоугольную фишку?
Вернуться к началу
View user's Garage Ответить с цитатой
DiMMeR
Наш человек
Наш человек



Зарегистрирован: 27.10.2010
Сообщения: 1881
Благодарности: 167/199

Откуда: Москва
2001 Dodge Grand Caravan SE
галерея


СообщениеДобавлено: Вт Ноя 12, 2013 6:42 am Скачать пост    Заголовок сообщения: Ответить с цитатой

Вот спасибо smile238
У меня ещё проще будет фишечка есть в комплекте Smile
Вернуться к началу
View user's Garage Ответить с цитатой
vovik0905
Заинтересовавшийся



Зарегистрирован: 18.02.2012
Сообщения: 50
Благодарности: 5/14

Откуда: г.Щёлково Россия МО
2001 Dodge Caravan SE
галерея


СообщениеДобавлено: Вт Ноя 12, 2013 7:04 am Скачать пост    Заголовок сообщения: Ответить с цитатой

Black547 писал(а):
Правильно ли я понял, что получившаяся фишка вставляется в дырку под родную фишку враспор и там крепко держится? Laughing
Вроде там дырка под маленькую прямоугольную фишку?


Как-то так
Вернуться к началу
View user's Garage Ответить с цитатой
вепс
Старожил



Зарегистрирован: 23.03.2011
Сообщения: 2207
Благодарности: 113/43

Откуда: Питер

галерея


СообщениеДобавлено: Вт Ноя 12, 2013 9:16 am Скачать пост    Заголовок сообщения: Ответить с цитатой

У меня вот так .
Вернуться к началу
Ответить с цитатой
Lionarus
Старожил



Зарегистрирован: 19.04.2010
Сообщения: 2742
Благодарности: 389/207

Откуда: МО, Сергиев Посад.
1989 Volkswagen Golf
галерея


СообщениеДобавлено: Вт Ноя 12, 2013 9:43 am Скачать пост    Заголовок сообщения: Ответить с цитатой

вепс, подключено к плафону?
vovik0905, а жгут к плафону идет в правой передней стойке? Может не стоит тащить провода от плафона, а врезаться под торпедой?
Вернуться к началу
View user's Garage Ответить с цитатой
am02rus
Старожил



Зарегистрирован: 13.09.2009
Сообщения: 7948
Благодарности: 504/267

Откуда: Москва
2008 Chrysler Grand Voyager, Swivel & Go, Limited, 3,8.
галерея


СообщениеДобавлено: Вт Ноя 12, 2013 10:23 am Скачать пост    Заголовок сообщения: Ответить с цитатой

Lionarus писал(а):
...а врезаться под торпедой?

+1, мне тоже кажется, что проще подключиться к подсветке мафона, или еще чего нить такого. А штатно она куда подключается и каков принцип работы. Ведь она должна гореть постоянно когда надо, а не только когда дверь открыта. На SGVN вроде реализовано так: включается после открытия машины, и гаснет с задержкой через некоторое время.
Вернуться к началу
View user's Garage Ответить с цитатой
vovik0905
Заинтересовавшийся



Зарегистрирован: 18.02.2012
Сообщения: 50
Благодарности: 5/14

Откуда: г.Щёлково Россия МО
2001 Dodge Caravan SE
галерея


СообщениеДобавлено: Вт Ноя 12, 2013 10:35 am Скачать пост    Заголовок сообщения: Ответить с цитатой

Lionarus писал(а):
вепс, подключено к плафону?
vovik0905, а жгут к плафону идет в правой передней стойке? Может не стоит тащить провода от плафона, а врезаться под торпедой?


Я прокладывал через левую стойку.
Можно и ближе подключится, я не утверждал, что надо именно так.
Вернуться к началу
View user's Garage Ответить с цитатой
vovik0905
Заинтересовавшийся



Зарегистрирован: 18.02.2012
Сообщения: 50
Благодарности: 5/14

Откуда: г.Щёлково Россия МО
2001 Dodge Caravan SE
галерея


СообщениеДобавлено: Вт Ноя 12, 2013 10:40 am Скачать пост    Заголовок сообщения: Ответить с цитатой

am02rus писал(а):
Lionarus писал(а):
...а врезаться под торпедой?

+1, мне тоже кажется, что проще подключиться к подсветке мафона, или еще чего нить такого. А штатно она куда подключается и каков принцип работы. Ведь она должна гореть постоянно когда надо, а не только когда дверь открыта. На SGVN вроде реализовано так: включается после открытия машины, и гаснет с задержкой через некоторое время.


У меня свет гаснет не сразу, а с задержкой.
Подсветка я думаю и нужна, чтобы подсветить , а не гореть просто так, садишся в машину, увидел куда ключик вставить, вставил , а дальше она и не нужна smile325
Это чисто моё мнение.
Можно и через кнопку сделать, а оно надо?
Вернуться к началу
View user's Garage Ответить с цитатой
Lionarus
Старожил



Зарегистрирован: 19.04.2010
Сообщения: 2742
Благодарности: 389/207

Откуда: МО, Сергиев Посад.
1989 Volkswagen Golf
галерея


СообщениеДобавлено: Вт Ноя 12, 2013 11:35 am Скачать пост    Заголовок сообщения: Ответить с цитатой

vovik0905 писал(а):


Я прокладывал через левую стойку.
Можно и ближе подключится, я не утверждал, что надо именно так.


Надо посмотреть, ведь на плафон от торпеды должны идти эти три провода где то...надо их просто найти.
По схеме - от BCM (Разъем C3, пин №33) выходит провод Желто/коричневый на колодку C312 в пин 11, а из колодки уже выходит как желто-белый (или бело-желтый). Лучше подключиться к выходу из бодика, потому что колодка C312 находится внизу правой средней стойки.
vovik0905, спасибо за информацию, будем модернизировать....жаль, что нет разъема, так не хочется колхозить....
Вернуться к началу
View user's Garage Ответить с цитатой
kuzmas
Старожил



Зарегистрирован: 09.05.2008
Сообщения: 1844
Благодарности: 204/19

Откуда: Ю.Бутово

галерея


СообщениеДобавлено: Вт Ноя 12, 2013 12:21 pm Скачать пост    Заголовок сообщения: Ответить с цитатой

можно попробовать из разъема для вентилятора компьютерного сделать.
Вернуться к началу
Ответить с цитатой
Lionarus
Старожил



Зарегистрирован: 19.04.2010
Сообщения: 2742
Благодарности: 389/207

Откуда: МО, Сергиев Посад.
1989 Volkswagen Golf
галерея


СообщениеДобавлено: Вт Ноя 12, 2013 12:41 pm Скачать пост    Заголовок сообщения: Ответить с цитатой

kuzmas писал(а):
можно попробовать из разъема для вентилятора компьютерного сделать.


Есть мысля, но я полез в машину, не зная, что там нет проводки (тормоз, надо было почитать сначала форум), как увидет пустоту, подумал, что я, зря тут все снимал? Ну и поставил вместо заглушки.....так что придется снова выковыривать, чтобы подобрать фишку.
Кстати, тут Андрей (melciy) предложил посмотреть на фишку от козырьков с подстветкой - у кого-нибудь установлен? Может подойдет?
Вернуться к началу
View user's Garage Ответить с цитатой
kuzmas
Старожил



Зарегистрирован: 09.05.2008
Сообщения: 1844
Благодарности: 204/19

Откуда: Ю.Бутово

галерея


СообщениеДобавлено: Вт Ноя 12, 2013 12:43 pm Скачать пост    Заголовок сообщения: Ответить с цитатой

знаю точно что такая же фишка на диоде отключенной подушки пассажира, это уже появилось на машинах с 05 года, когда этот диод на самой консоли есть. про козырки не в теме Smile
Вернуться к началу
Ответить с цитатой
